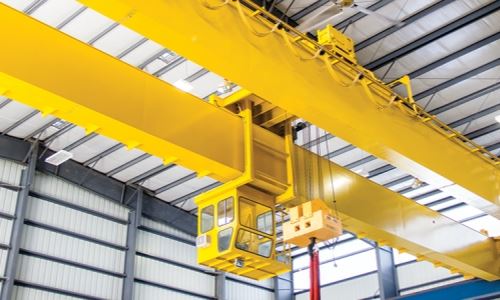

Hauv qab Khiav Choj Crane





Lub hauv qab choj crane, tseem hu ua Underhung Choj Crane, yog ib hom nyiaj siv ua haujlwm crane uas ua haujlwm ntawm cov txheej txheem ntawm cov lem ntsia rau hauv qab ntawm lub tsev lub qab nthab lossis lub ru tsev. Tsis zoo li sab saum toj-khiav cranes uas taug kev ntawm txoj kab atop runway beams, nyob rau hauv khiav cranes yog tsim los khiav nyob rau hauv qab flange ntawm ib tug overhead runway.Cov nyob rau hauv khiav choj cranes yog ib tug tswv yim thiab qhov chaw-npaum tshuaj rau ntau yam kev siv, muab ob qho tib si yooj. thiab kev ua tau zoo nyob hauv ib puag ncig nrog cov kev sib tw tshwj xeeb.

Nyob rau hauv kev khiav choj cranes feem ntau siv hluav taws xob lub cev muaj zog nrog kev sib txawv zaus tsav (VFD), muab kev nrawm nrawm, txo qis, thiab kev tswj xyuas qhov tseeb, uas ua kom muaj kev nyab xeeb thiab ua haujlwm tau zoo. Feem ntau, nyob rau hauv kev khiav choj cranes tuaj yeem ua haujlwm ntawm 1 tuj txog 25. tons, nrog spans uas sib txawv raws li qhov chaw tsim thiab cov qauv kev txhawb nqa.Lub hauv qab khiav choj cranes feem ntau tuav lub teeb rau nruab nrab-lub luag hauj lwm loads, feem ntau muaj xws li los ntawm 1 tuj mus rau 10 tons, tab sis qee lub tshuab tuaj yeem tsim rau cov ntawv hnyav dua.

Vim lawv cov qauv tsim thiab kev sib koom ua ke rau hauv cov qauv uas twb muaj lawm, nyob rau hauv kev khiav cranes tuaj yeem siv nyiaj ntau dua piv rau cov tshuab ua haujlwm saum toj kawg nkaus, tshwj xeeb tshaj yog nyob rau hauv cov chaw uas tsis tshua muaj lub taub hau lossis cov qauv tsim tshwj xeeb.

Lub underhung tsim ntawm tus choj nyob rau hauv lub crane maximizes muaj chaw ua hauj lwm thiab minimizes cuam tshuam nrog lwm yam khoom. Nws yog qhov zoo tagnrho rau cov chaw uas tsis muaj lub taub hau.Lub crane qhov layout tso cai rau cov cheeb tsam dav dav hauv qhov chaw ua haujlwm piv rau cov cranes ib txwm muaj, ua tsaug rau nws lub peev xwm los taug kev nyob ib ncig ntawm cov kab ke uas twb muaj lawm lossis cov khoom siv hauv tsev.

Cov ntsiab lus tseem ceeb: PLC, Cav, Bearing

Qhov chaw ntawm Keeb Kwm: Henan, Suav

Warranty: 1 Xyoo

Qhov hnyav (KG); 25 600kg

Video tawm-kev tshuaj xyuas: Muab

Machinery Test Report: Muab

Hluav taws xob: Schneider hom lossis Siemens hom

Fais fab mov: Cov neeg siv khoom thov

Txoj kev tswj: Cabin lossis Pendent kab lossis Chaw Taws Teeb

Xim: Cov neeg siv khoom xav tau

Lifting mechanism: Electric Hoist lossis Electric Trolley

Hom Girder: Box Shape

Fais fab Source: Cov neeg siv khoom xav tau

Ambient kub: -25 degree -40 degree

Lub cev muaj zog: Global Brand





1.Main beam

1) Lub ntsiab nqaj ntawm tus choj crane nyob hauv qab (tseem hu ua underhung crane) yog lub hauv paus kab rov tav structural tivthaiv uas txhawb nqa lub nra thiab hloov mus rau qhov ntev ntawm lub crane. Nws feem ntau khiav raws ib khub ntawm cov tsheb thauj khoom kawg uas txuas rau cov kab los yog kab teeb tsa ntawm lub qab nthab lossis lub ru tsev qauv ntawm qhov chaw, tsis zoo li lub crane khiav saum toj kawg nkaus, uas khiav ntawm cov lem mounted ntawm kev txhawb nqa kab lossis cov qauv gantry.

Lub luag haujlwm tseem ceeb ntawm txoj haujlwm hauv qab choj crane yog nqa thiab txo lub nra thaum lub hoist txav raws lub girder. Lub girder yuav tsum muaj zog txaus los tuav qhov hnyav ntawm lub hoist thiab qhov siab tshaj plaws load. Qhov ntev ntawm lub girder kuj txiav txim siab qhov dav ntawm qhov chaw ua haujlwm lub crane tuaj yeem npog. Lub girder tseem pab faib qhov hnyav ntawm cov khoom thauj mus rau qhov kawg tsheb thauj khoom thiab lub chaw txhawb nqa cov qauv.

3) Lub ntsiab beam nta feem ntau yog ua los ntawm high-strength steel los muab cov qauv kev ntseeg siab. Nyob ntawm qhov muaj peev xwm thauj khoom thiab ncua kev xav tau, cov nqa nqa nqa tuaj yeem yog ib leeg-nqaj (ib lub ntsiab nqaj) lossis ob-nqaj qauv tsim (ob lub ntsiab lus sib luag). Qhov hla ntawm cov nqaj tuaj yeem sib txawv (I-beams lossis lub thawv kab teeb muaj ntau) thiab tau tsim los ua kom zoo zog thaum txo qhov hnyav. Lub ntsiab nqaj feem ntau yog txuas rau sab saum toj ntawm lub tsev, tsis yog kev txhawb nqa los ntawm hauv qab no.

Lifting System

Lub cev muaj zog: Lub cev muaj zog ntawm tus choj crane lifting system feem ntau yog lub tshuab hluav taws xob uas muab lub zog tsim nyog los nqa thiab txo cov load. Cov motors no tau tsim los ua haujlwm zoo, thiab lawv cov kev qhia tshwj xeeb yog nyob ntawm tus crane tsim, qhov hnyav ntawm cov khoom thauj nws yuav nqa, thiab qhov ceev ntawm qhov nws xav tau txav mus los.

Reducer: Tus reducer nyob rau hauv ib qho kev khiav hauj lwm choj crane lifting system yog hais txog lub iav mechanism uas yog siv los txo cov kev sib hloov ceev ntawm lub cev muaj zog thiab, nyob rau hauv lem, nce lub torque tso zis. Nyob rau hauv xws li ib tug lifting system, lub reducer yog feem ntau nyob nruab nrab ntawm lub cev muaj zog thiab load-bearing qhov chaw ntawm lub crane. Nws yog lub luag hauj lwm rau kev hloov lub siab ceev qis-torque suab los ntawm lub cev muaj zog mus rau qis-ceev, siab-torque motion uas yuav siv tau los nqa los yog txav hnyav loads nrog precision.

Nruas: Cov nruas feem ntau yog tsim los ntawm cov khoom siv ruaj khov xws li steel lossis cam khwb cia hlau los tiv thaiv cov neeg kho tshuab kev ntxhov siab thaum lub sijhawm nqa kev ua haujlwm.Cov qauv tsim feem ntau suav nrog cov grooves lossis flanges los coj txoj hlua hoisting lossis cable hauv qhov sib luag thiab sib koom ua ke, tiv thaiv tangles thiab hnav. Lub nruas yog feem ntau txuas nrog lub cev muaj zog uas tsav qhov kev sib hloov, uas yog ncaj qha lossis los ntawm lub gearbox, nyob ntawm tus qauv tsim crane.

Hlau hlua: Feem ntau cov hlua hlau siv nyob rau hauv crane systems yog tsim los ntawm cov hlau, uas muab lub zog siab, durability, thiab tsis kam rau hnav.Cov hlua siv yog hais txog txoj kev uas cov strands yog twisted ua ke. Kev tsim kho rau cov ntawv thov crane suav nrog 6x19, 6x37, thiab 8x19, qhov twg cov lej qhia txog cov xov tooj thiab cov xov hlau hauv txhua txoj hlua.

Pulley thaiv: Pulley (los yog Sheave): Qhov no yog lub log zoo li cov khoom uas coj cov hlua nqa los yog cable, tso cai rau nws hloov cov kev taw qhia nrog kev sib txhuam tsawg. Lub pulley feem ntau nta grooves raws nws qhov perimeter kom cov cable zoo sib xws.

Lifting device: Lub ntsiab tseem ceeb ntawm lub tshuab nqa nqa yog lub hoist, uas yog lub ntsiab lifting mechanism rau kev nce thiab txo cov load. Nws raug tshem tawm ntawm tus choj thiab feem ntau suav nrog lub cev muaj zog, nruas, hlua hlua lossis saw thiab nuv lossis nqa txuas. Lub hoist tuaj yeem ua hluav taws xob, phau ntawv lossis pneumatic, nyob ntawm daim ntawv thov.

3.Endlub tsheb

1) Qhov kawg ntawm lub tsheb thauj mus los ntawm tus choj crane yog hais txog cov khoom siv uas txhawb nqa tag nrho tus choj crane qauv, tso cai rau nws taug kev raws txoj kev tsheb ciav hlau lossis kev taug kev ntawm qhov kawg ntawm txoj kev crane. Hauv qab-khiav choj cranes yog tus cwj pwm los ntawm qhov tseeb tias tus choj qauv nws tus kheej khiav raws hauv qab (lossis hauv qab) ntawm cov kab hluav taws xob txhawb nqa, tsis zoo li cov crane khiav dhau, qhov chaw tus choj khiav saum cov kev txhawb nqa.

2) Cov tsheb thauj khoom kawg ua haujlwm raws li qhov sib cuam tshuam ntawm crane tus choj thiab kev txhawb nqa kev khiav haujlwm, nyob hauv lub log lossis cov menyuam yaus uas pab txhawb kev txav mus los.Qhov no yog qhov tseem ceeb rau lub crane txoj kev ruaj ntseg, kev sib dhos, thiab kev ua haujlwm du, vim nws nqa lub nra ntawm lub crane. tag nrho tus choj thiab ib qho kev thauj khoom raug nqa.

3) Cov tsheb thauj khoom kawg feem ntau yuav suav nrog: cov log lossis cov menyuam uas taug kev raws cov kab ciav hlau khiav.Bearings lossis lwm yam kev siv los txo kev sib txhuam thiab ua kom muaj kev sib txhuam.

Lub cev muaj zog thiab tsav tsheb (yog tias cov tsheb thauj khoom siv hluav taws xob siv rau kev txav mus los).Qhov kawg lub tsheb thauj khoom feem ntau yuav raug tsim los ntawm kev hais txog qhov tseeb, lub zog, thiab ua haujlwm ntev, vim nws yuav tsum txhawb nqa ob lub crane qhov hnyav thiab cov khoom thauj nws tsim los nqa.







4.Crane mus ncig teb chaws mechanism

1) Lub hauv paus ntsiab lus ua haujlwm

Tsav Mechanism: Kev txav ntawm tus choj (txoj kev mus ncig) yog siv los ntawm lub tshuab hluav taws xob, uas txuas nrog lub log los ntawm lub zog ntawm lub zog, sprockets, lossis chains.Lub cev muaj zog muab lub zog tsim nyog los tig lub log thiab txav mus los. crane raws txoj kab khiav. Feem ntau, lub cev muaj zog geared yog siv rau kev tswj lub zog zoo dua thiab kev tswj ceev.

Control System: Lub crane yog ua los ntawm cov chaw taws teeb tswj, pendant, los yog cabin-based tswj system uas tso cai rau tus neeg teb xov tooj los tswj kev ceev thiab kev taw qhia ntawm kev txav ntawm tus choj.Qhov kev tswj hwm kuj tuaj yeem kho lub hoist txoj hauj lwm kom nqa thiab txo cov loads. raws li xav tau thaum lub crane taug kev raws txoj kev khiav.

2) Kev ua haujlwm ntawm crane khiav haujlwm mechanism

Kev txav mus los ntawm txoj kev khiav: Tus choj txav ntawm ib qho kawg ntawm qhov kev ncua mus rau lwm qhov, muab kev pab cuam hla ib cheeb tsam loj.

Tsav system: Cov log yob raws lub flange sab sauv ntawm cov kab ciav hlau khiav, kom ntseeg tau tias kev txav mus los.

Kev taw qhia thiab kev txhawb nqa: Lub log ntawm txoj kev mus los kuj tseem pab coj thiab txhawb nqa tus choj. Lawv xyuas kom tus choj tseem ua raws li txoj kev khiav thiab tuaj yeem ua haujlwm zoo yam tsis muaj derailing.

Kev tswj thiab qhov chaw: Tus neeg teb xov tooj tuaj yeem tswj hwm lub crane txoj kev mus los ntawm kev tswj hwm, tso cai rau lub crane mus rau qhov chaw nws tus kheej kom raug rau thaj chaw ua haujlwm.

Load tuav: Lub tshuab mus ncig ua kom ntseeg tau tias lub crane tswj kev ruaj ntseg thaum nqa thiab thauj khoom hnyav.

5.Trolley mus ncig teb chaws mechanism

1) Cov qauv tsim qauv

Cov yam ntxwv ntawm lub trolley kev khiav hauj lwm mechanism ntawm downward choj crane yog lub trolley ncej, trolley log, tsav mechanism, khiav los yog khiav system, kawg tsheb, fais fab mov, tswj system thiab thiaj li nyob.

2) Kev ua haujlwm ntawm lub trolley kev khiav haujlwm mechanism

Lub hauv qab-khiav choj crane trolley mus ncig teb chaws mechanism tso cai rau lub hoist txav horizontally hla tus choj, kom ntseeg tau qhov zoo thiab tswj qhov chaw ntawm loads nyob rau hauv lub crane qhov chaw ua hauj lwm.

6.Crane log

Lub log cranes ntawm tus choj crane nyob hauv qab yog ntsia rau ntawm qhov kawg ntawm tus choj crane thiab siv los txhawb nqa qhov hnyav ntawm tus choj qauv thaum taug kev raws txoj kev khiav. Cov log no feem ntau yog ua los ntawm cov hlau thiab tsim los ua haujlwm tshwj xeeb uas tsim cov lem lossis cov ntsia hlau.

7.Crane Hook

1) Cov Crane hooks feem ntau yog ua los ntawm cov hlau muaj zog los yog cov ntaub ntawv alloy los tiv thaiv cov kev ntxhov siab los ntawm cov khoom hnyav. Lawv tau tsim los nrog qhov qhib dav kom haum rau ntau hom rigging (xws li slings lossis chains).

2) Lub crane nuv lub luag haujlwm tseem ceeb yog txhawm rau txhawm rau txhawm rau txhawm rau txhawm rau nqa, tso cai rau lub tshuab nqa nqa nqa thiab txav mus los. Ntau cov hooks tau nruab nrog kev ruaj ntseg latches lossis rooj vag los tiv thaiv lub nra ntawm kev sib tsoo. Cov yam ntxwv no pab ua kom muaj kev ruaj ntseg ntawm kev thauj khoom thaum txav mus los.

Lub cev muaj zog

AC Motors yog qhov ntau tshaj plaws thiab feem ntau yog siv rau kev siv choj crane. Lawv tuaj yeem yog induction lossis synchronous motors, nrog induction motors feem ntau siv.DC Motors tseem siv rau hauv qee qhov kev siv vim lawv cov kev tswj kom du thiab meej, tshwj xeeb tshaj yog rau kev siv ceev sib txawv.

Cranes feem ntau xav tau kev tswj ceev ceev kom paub meej qhov chaw. Qhov no tuaj yeem ua tiav siv Variable Frequency Drives (VFDs) rau AC motors lossis DC tsav rau DC motors.The VFD kho qhov zaus ntawm AC mov los tswj lub cev muaj zog ceev. Nws tso cai rau smoother pib, nres, thiab load tuav.

Lub cev muaj zog yuav tsum tau mounted rau ntawm lub crane qauv nyob rau hauv ib txoj kev uas tso cai rau tsawg kawg kev vibration, uas yuav cuam tshuam rau stability ntawm lub load los yog precision ntawm lub crane txav. Kev sib raug zoo nrog lub iav system thiab lub log tsav tsheb kom zoo ua haujlwm. Nws yog ib qho tseem ceeb los xyuas kom meej tias lub cev muaj zog ua haujlwm zoo thiab ua kom nws lub neej ntev. Qhov no suav nrog kev tu lub cev muaj zog, tshuaj xyuas cov rwb thaiv tsev tiv thaiv, thiab xyuas kom lub lubrication ntawm bearings thiab txav qhov chaw.

.

Suab thiab lub teeb tswb system & txwv hloov

1) Suab thiab lub teeb tswb system

Rau kev nyab xeeb thiab kev ua haujlwm tau zoo, lub tswb nrov rau cov cranes no yog qhov tseem ceeb rau kev ceeb toom cov neeg ua haujlwm ntawm txhua yam kev phom sij lossis kev ua haujlwm tsis zoo. Lub suab tswb thiab lub teeb ceeb toom feem ntau yog siv los muab ob qho tib si hnov ​​thiab pom kev ceeb toom.Sound Alarm: Horns los yog Sirens: Cov no emit nrov nrov ceeb toom txog kev phom sij lossis kev hloov pauv ua haujlwm. Cov suab sib txawv tuaj yeem qhia tau cov lus ceeb toom sib txawv (xws li ceeb toom thiab thaum muaj xwm txheej ceev).Volume Control: adjustable volume settings kom paub meej tias lub tswb nrov nrov dua lwm lub suab nrov.

Lub tswb nrov (Lub suab ceeb toom): Lub hom phiaj yog ceeb toom cov neeg ua haujlwm nyob ze rau kev ua haujlwm xws li crane txav, nqa nqa lossis ua haujlwm tsis zoo. Horns lossis sirens feem ntau yog siv los tsim lub suab nrov kom cov neeg ua haujlwm paub txog lub crane txav, tshwj xeeb tshaj yog nyob rau hauv ib puag ncig nrov. Lub suab tuaj yeem txuas mus ntxiv lossis sib cuam tshuam los qhia txog kev ua haujlwm sib txawv (piv txwv li, lub suab tsis tu ncua qhia tau hais tias muaj xwm txheej dhau, lub suab tsis sib xws qhia tau hais tias kev ua haujlwm ib txwm muaj lossis ceeb toom ze). Qee lub tshuab tso cai rau lub ntim tau hloov kho kom haum.

Lub tswb ceeb toom (Visual Warning): Lub hom phiaj yog los muab cov teeb liab pom kev rau cov neeg ua haujlwm thaum lub suab tswb tsis hnov ​​​​los yog muab kev ceeb toom ntxiv. Feem ntau, cov teeb pom kev zoo LED yog siv los nyem rau hauv cov xim pom (feem ntau yog xim liab lossis daj) los qhia txog qhov xwm txheej xws li crane txav, xwm txheej ceev, lossis muaj kev phom sij. Cov xim sib txawv sawv cev rau cov xwm txheej sib txawv. Qee lub tshuab siv lub teeb strobe lossis tig beacon, uas pom tau zoo heev txawm tias nyob deb thiab pom tsis zoo (piv txwv li, hmo ntuj, plua plav ib puag ncig).

2) txwv hloov

Qhov kev txwv kev hloov ntawm tus choj crane nyob hauv qab yog qhov tseem ceeb ntawm kev nyab xeeb thiab kev tswj xyuas uas ua kom lub crane ua haujlwm nyob rau hauv nws cov kev txwv mus ncig. Nws pab tiv thaiv lub crane lub trolley lossis tus choj hla dhau ntawm thaj tsam uas tau teev tseg, zam kev puas tsuaj lossis kev sib tsoo.

Kev Ua Haujlwm: Tiv thaiv lub crane lub trolley lossis choj los ntawm kev mus dhau qhov kawg ntawm nws txoj kev tsheb ciav hlau, tiv thaiv ob lub crane thiab ib puag ncig cov khoom siv lossis cov qauv. Muab cov lus tawm tswv yim rau kev tswj hwm kom qhia tus neeg teb xov tooj ntawm lub crane txoj haujlwm, tso cai rau kev nyab xeeb thiab ua haujlwm tau zoo. Nyob rau hauv rooj plaub uas lub crane tshaj nws cov kev txwv kev ua haujlwm, qhov kev txwv hloov tuaj yeem ua rau muaj kev kub ntxhov, nres lub crane los tiv thaiv kev puas tsuaj.

Hom: Mechanical Limit Switches yog lub cev hloov pauv uas tau qhib thaum lub crane lub trolley lossis choj txav mus rau hauv ib qho chaw tshwj xeeb, ua rau qhov hloov mus qhib lossis kaw. Cov Sensors sib thooj siv cov tshuab tsis sib cuag (xws li inductive lossis capacitive sensors) txhawm rau txheeb xyuas txoj haujlwm ntawm cov khoom siv crane, feem ntau siv rau kev tswj kom meej dua. Rotary Limit Switches yog siv los saib xyuas qhov kev sib hloov ntawm crane lub hoisting mechanism, kom ntseeg tau tias nws tsis tig dhau qhov kev txwv.



10. Cov khoom siv ruaj ntseg

Kev tiv thaiv overload yog los tiv thaiv lifting tshaj lub peev xwm ntawm lub crane.

Kev txwv kev hloov pauv yog kom tsis txhob txav ntawm lub crane ntawm qhov chaw ua ntej (xws li nres nres).

Emergency stop button yog ib qho kev xaiv nres tsheb thaum muaj xwm ceev.

Kev tiv thaiv kev sib tsoo yog kom tsis txhob muaj kev sib tsoo ntawm lub crane nrog lwm yam khoom lossis khoom siv.

Lub teeb ceeb toom / suab ceeb toom thaum lub crane txav los yog ze rau thaj tsam txaus ntshai.

Load sensing pab kiag li lawm xyuas kom meej tias lub load yog nyob rau hauv qhov kev nyab xeeb txwv ntawm lub crane.

Hoist brakes tiv thaiv kom tsis txhob poob thaum lub hwj chim tawm.

11.Control hom

Pendant Control: Tus neeg teb xov tooj siv lub tes tuav pendant tswj nrog lub laub khawm lossis lub joystick los tswj lub crane txav.

Cab Control (Operator Cabin): Hauv hom no, lub crane muaj tus neeg teb xov tooj lub alarm mounted rau ntawm tus choj los yog nyob rau hauv ib qho chaw ruaj, uas tus neeg teb xov tooj tuaj yeem ncaj qha tswj txhua yam ntawm crane siv levers, nyees khawm, lossis joysticks.

Xov tooj cua tswj chaw taws teeb: Tus neeg teb xov tooj siv lub xov tooj cua wireless, tes tuav lub xov tooj cua los tswj lub crane los ntawm qhov deb.

Automated Control (Computerized / PLC Control): Hauv hom no, lub crane ua haujlwm raws li cov lus qhia ua ntej lossis cov lus txib xa los ntawm PLC (Programmable Logic Controller) lossis lwm lub tshuab ua haujlwm.

Kev Tswj Xyuas Kev Tswj: Hauv qee lub tshuab, crane yog tswj manually, feem ntau los ntawm cov tshuab hloov pauv lossis cov nyees khawm yooj yim.

Joy Stick Control: Zoo ib yam li pendant tswj tab sis nrog lub joystick uas muab kev tswj kom zoo dua rau cov neeg ua haujlwm, tshwj xeeb tshaj yog thaum lub crane muaj kev txav ntau dua.

12. Daim duab



Main technical





Maximizes hauv pem teb qhov chaw: Txij li thaum lub crane khiav hauv qab cov kab hluav taws xob khiav, nws pab ua kom zoo dua qhov chaw nyob saum taub hau. Qhov no yog qhov tshwj xeeb tshaj yog nyob rau hauv cov chaw uas tsis muaj lub taub hau lossis lub qab nthab. Nws tuaj yeem ntsia tau rau hauv qhov chaw nruj los yog kaw thiab siv rau hauv qhov chaw uas lub crane khiav saum toj kawg nkaus yuav tsis haum.

Kev yooj yim dua: Underhung cranes tuaj yeem muab kev nkhaus lossis ntau txoj kev khiav, tso cai rau ntau yam kev txav hauv cov txheej txheem nyuaj. Ntau lub underhung cranes tuaj yeem ua haujlwm ntawm tib txoj kev khiav haujlwm yam tsis muaj kev cuam tshuam, nce kev tsim khoom hauv ib qho chaw ua haujlwm sib koom.

Cov kev xav tau qis dua: Hauv kev khiav cranes tsis xav tau tib yam kev txhawb nqa zoo uas cov cranes ua haujlwm saum toj kawg nkaus xav tau. Qhov no tuaj yeem txo tus nqi ntawm kev teeb tsa, tshwj xeeb tshaj yog nyob rau hauv cov tsev uas twb muaj lawm qhov kev hloov kho cov qauv rau kev ua haujlwm saum toj kawg nkaus yuav kim dua. Cov cranes feem ntau yog sib dua nyob rau hauv kev tsim kho piv rau saum-khiav cranes, txo cov load ntawm kev txhawb nqa qauv thiab, nyob rau hauv lem, tag nrho cov nqi tsim kho.

Kev txhim kho yooj yim dua: Qhov hnyav dua thiab tsim qauv feem ntau ua rau underhung cranes yooj yim rau nruab piv rau cov cranes hnyav dua. Txij li thaum lub crane yog mounted hauv qab ntawm txoj kev khiav, kev saib xyuas thiab tshuaj xyuas cov khoom feem ntau siv tau ntau dua.

Lub taub hau me me uas xav tau: Cov cranes no zoo tagnrho rau cov cheeb tsam uas qhov siab ntawm lub tsev yog txwv, ua rau lawv tsim nyog rau cov chaw me me lossis cov qauv uas twb muaj lawm uas tsis tuaj yeem hloov kho kom haum rau qhov kev ua haujlwm saum toj kawg nkaus.

Txo qhov kev pheej hmoo ntawm cov txheej txheem overload: Vim hais tias underhung cranes feem ntau sib dua thiab ua haujlwm nyob rau hauv txoj kev khiav, lawv ua rau muaj kev ntxhov siab tsawg dua ntawm lub tsev cov qauv, txo qhov kev pheej hmoo ntawm kev thauj khoom ntau dhau.





Kev tuav cov khoom siv hauv qhov chaw kaw: Hauv qab choj cranes yog qhov zoo tshaj plaws nyob rau hauv cov cheeb tsam uas lub taub hau raug txwv los yog lub tsev tsim tsis tso cai rau cov cranes khiav saum toj kawg nkaus.Lawv ua kom zoo siv lub tsev qhov chaw qab nthab, tso cai rau thaj chaw siab tshaj plaws rau kev ua haujlwm.

Cov kab sib dhos thiab kev tsim khoom: Feem ntau siv rau hauv cov chaw tsim khoom uas cov khoom siv thiab cov khoom yuav tsum tau txav los ntawm ib qho chaw mus rau lwm qhov.Cov cranes no zoo heev rau qhov tseeb qhov chaw ntawm cov khoom hnyav thaum lub sij hawm sib dhos.

Warehousing and Storage Facilities: Nyob rau hauv kev khiav cranes yog siv los nqa thiab txav cov khoom hnyav, tshuab, lossis cov khoom siv hauv cov tsev khaws khoom loj uas muaj kev tswj hwm qhov chaw tseem ceeb heev.

Automotive Kev Lag Luam: Hauv kev tsim tsheb thiab kho cov nroj tsuag, nyob rau hauv kev khiav cranes yog siv los nqa cav, tsheb thav duab, thiab lwm yam khoom.

Kev Kho thiab Kho: Nyob rau hauv kev khiav haujlwm cranes tuaj yeem siv rau hauv kev cob qhia rau kev nqa cov khoom hnyav thaum tu lossis kho cov haujlwm.

Zoo tagnrho rau kev pabcuam bays qhov chaw siab tshaj plaws hauv pem teb xav tau.

Kev siv lub teeb-rau-nruab nrab: Txij li thaum nyob rau hauv kev khiav haujlwm cranes feem ntau muaj peev xwm nqa qis dua piv rau cov cranes ua haujlwm saum toj kawg nkaus, lawv feem ntau yog siv rau kev siv lub teeb rau nruab nrab.





1. Tsim thiab Engineering

Raws li kev txheeb xyuas qhov xav tau, cov kev xav tau tshwj xeeb ntawm daim ntawv thov raug nkag siab, suav nrog lub peev xwm thauj khoom, ncua sij hawm, nqa qhov siab, thiab qhov chaw ua haujlwm. Cov duab kos duab nthuav dav thiab cov lus qhia tshwj xeeb yog tsim los ntawm CAD software. Qhov no suav nrog kev tsim tus choj, hoist, tsheb kawg, thiab kev tswj hwm qhov system. Thaum kawg, cov ntaub ntawv tsim nyog raug xaiv rau cov khoom siv crane, xyuas kom lawv ua tau raws li qhov xav tau ntawm lub zog, qhov hnyav, thiab kev ua haujlwm ntev.

2. Kev yuav khoom

Cov khoom tsim nyog xws li steel profiles rau tus choj, hoist mechanism, lub cev muaj zog, thiab hluav taws xob raug txiav txim los ntawm cov neeg muag khoom. Cov ntaub ntawv raug tshuaj xyuas thaum xa khoom kom ntseeg tau tias lawv ua tau raws li qhov xav tau tshwj xeeb.

3. Kev tsim khoom

Steel profiles raug txiav mus rau qhov yuav tsum tau loj thiab cov khoom xws li choj girders, kawg tsheb, thiab brackets yog tiav.

Tom qab ntawd cov khoom yog welded ua ke raws li cov qauv tsim los xyuas kom meej cov qauv. Cov kauj ruam no yuav suav nrog kev sib sau ua ke ntawm lub hoist mechanism, trolley, thiab lwm yam tseem ceeb.

4. Kev sib dhos

Sib sau tus choj girders thiab txuas lub tsheb kawg. Qhov no feem ntau yog ua nyob rau hauv ib cheeb tsam los ua ke los yog lub Hoobkas Rhiav.

Lub hoist mechanism yog ces mounted rau ntawm tus choj thiab txuas nrog lub trolley kom nws txav tau raws tus choj.

5. Hluav taws xob thiab kev tswj qhov system

Cov khoom siv hluav taws xob raug teeb tsa, suav nrog cov tswj vaj huam sib luag, lub cev muaj zog, thiab cov khoom siv kev nyab xeeb. Xyuas kom meej tias tag nrho cov xaim ua tau raws li cov qauv kev nyab xeeb. Teem lub kaw lus tswj, uas yuav suav nrog cov chaw taws teeb tswj lossis pendant controller rau kev ua haujlwm.

6. Kev sim

Ntawm qhov tod tes, ib qho kev kuaj xyuas qhov zoo li qub tau ua los xyuas kom meej tias lub crane tuaj yeem tiv taus nws cov peev txheej tsis muaj deformation lossis tsis ua haujlwm. Ntawm qhov tod tes, lub crane raug sim nyob rau hauv kev khiav hauj lwm tej yam kev mob los xyuas kom meej kev txav mus los, kev ua haujlwm kom zoo, thiab kev ua haujlwm ntawm kev tswj xyuas. Thaum kawg, txhua yam kev nyab xeeb raug kuaj xyuas, suav nrog kev txwv kev hloov pauv, nres thaum muaj xwm txheej ceev, thiab cov txheej txheem tiv thaiv overload.

7. Kev tshuaj xyuas zaum kawg thiab ntawv pov thawj

Kev tshuaj xyuas zaum kawg yog ua los xyuas kom meej tias tag nrho cov khoom ua tau raws li cov qauv tsim thiab cov qauv kev nyab xeeb. Daim ntawv qhia kev khiav hauj lwm thiab kev saib xyuas, cov lus qhia kev nyab xeeb, thiab cov ntaub ntawv pov thawj tau npaj rau lub crane.

8. Kev xa khoom thiab kev teeb tsa

Lub crane tau nyab xeeb thauj mus rau qhov chaw teeb tsa. On-site kev teeb tsa teeb tsa lub crane ntawm cov qauv kev txhawb nqa, ua kom muaj kev sib raug zoo thiab kev sib txuas ruaj ntseg. Nws kuj tseem muaj kev cob qhia rau cov neeg ua haujlwm thiab cov neeg ua haujlwm saib xyuas txog kev nyab xeeb thiab kev saib xyuas.

9. Kev sim tom qab kev teeb tsa

Kev hloov kho zaum kawg yog ua, txhua qhov kev hloov kho tsim nyog tau ua tom qab kev teeb tsa, thiab kev sim zaum kawg yog ua kom paub meej tias kev npaj ua haujlwm.

10. Kev tu

Ib txoj kev npaj saib xyuas tsis tu ncua yog tsim los ua kom muaj kev nyab xeeb thiab ua haujlwm txuas ntxiv, uas suav nrog kev tshuaj xyuas, lubrication, thiab hloov cov khoom hnav.
